электродвигатели постоянного тока общепромышленного назначения серии 4П

 Снижение цены на электродвигатели постоянного тока общепромышленного назначения серии 4П (мощностью от 8 кВт до 500 кВт)

Электродвигатели постоянного тока серии 4П общепромышленного применения.


Электродвигатели постоянного тока

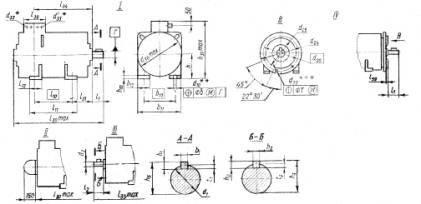

Габаритные, установочные и присоединительные размеры электродвигателей постоянного тока 4ПН-200S, 4ПН-200М, способ охлаждения IC01

I – с одним концом вала; II – с тахогенератором; III– с двумя концами вала; IV – фланцевая; *2 отв.; **4 отв.; ***8 отв.

Габарит Размер, мм
b1 b2 b10 b11 b12 d1 d2 d10 d20 d22 d24 d25
200 S
200 M
200 L 		14 10 318 392 105 48k6 38k6 19 350 19 400 300

Продолжение

Габарит Размер, мм
d30 d33 d’33 h h1 h2 h5 h6 h10 h31 l1 l2
200 S
200 M
200 L 		475 15 27 200 9 8 51,5 41 25 517 110 80

Продолжение

Габарит Размер, мм
l10 l11 l30 l31 l33 l34 l36 l39
200 S
200 M
200 L 		305
305
368 		365
365
428 		782
842
912 		190 880
940
1010 		377±4
435±4
482±4 		260 0±4

Продолжение

Габарит Размер, мм Динамический момент инерции, кг/м2 Масса, кг, не более
t1 t2 d g
200 S
200 M
200 L 		5,5 5 1,2 0,6 0,25
0,30
0,36 		297
340
390

Основные технические характеристики электродвигателей серии 4 ПН 200, способ охлаждения IC01

  4ПН 200S
№
п/п 		Номинальная мощность, кВт Номинальное напряжение, В Номинальная частота вращения, об./мин Максимальная частота вращения, об./мин Номинальный ток, А КПД, % Возбуждение
1 8,5 220 800 2500 44,5 82 НЕЗАВИСИМОЕ
220 В
2 8,5 440 800 1850 22,2 82
3 13 220 1120 3000 67 85
4 13 440 1000 2500 33,4 84,5
5 22 220 1500 3500 111 87,5
6 22 440 1500 3500 55,6 87,5
7 36 220 2200 3500 181 88,5
8 36 440 2200 3500 89,7 89,5
9 60 440 3150 3500 149 90,5
10 40 220 3000 3000 200 87
11 8,5 220 800 2500 44,5 82 НЕЗАВИСИМОЕ
110 В
12 8,5 440 800 1850 22,2 82
13 13 220 1120 3000 67 85
14 13 440 1000 2500 33,4 84,5
15 22 220 1500 2500 111 87,5
4ПН 200М
1 11 220 800 2500 57 84 НЕЗАВИСИМОЕ
220 В
2 11 440 750 1850 28,3 83,5
3 16 220 1000 2000 82 86
4 16 440 1000 2500 41 86
5 30 220 1500 3500 150 88,5
6 30 440 1600 3500 74,5 89,5
7 53 440 2360 3500 131 90,5
8 75 440 3150 3500 184 91,5
9 11 220 800 2500 57 84   НЕЗАВИСИМОЕ
110 В
11 11 440 750 1850 28,3 83,5
12 16 220 1000 2000 82 86
13 16 440 1000 2500 41 86
14 30 220 1500 3500 150 88,5
15 30 1600 89,5
16 53 440 2360 3500 131 90,5
17 75 440 3150 3500 184 91,5
18 6 220 500 2000 33 78,5 СМЕШАННОЕ
19 11 220 850 2500 57 84
20 16 220 1060 2000 82 86
21 30 220 1600 3500 150 88,5

Габаритные, установочные и присоединительные размеры электродвигателей постоянного тока 6ПН-225S4ПН-225М, 4ПН-225L, способ охлаждения IC01

Электродвигатели постоянного тока

I – с одним концом вала; II – с тахогенератором;  III – с двумя концами вала;
IV – фланцевая; *2 отв.; **4 отв.; ***8 отв.

Габарит Размер, мм
b1 b2 b10 b11 b12 d1 d2 d10 d20 d22 d24 d25
225 S
225 M
225 L 		16 14 356 435 100 55k6 48k6 19 500 19 550 450

Продолжение

Габарит Размер, мм
d30 d33 d’33 h h1 h2 h5 h6 h10 h31 l1 l2
225 S
225 M
225 L 		475 15 27 225 10 9 59 51,5 20 583 110 110

Продолжение

Габарит Размер, мм
l10 l11 l30 l31 l33 l34 l36 l39
225 S
225 M
225 L 		356
356
450 		437
437
531 		930
975
1035 		149 1065
1110
1170 		669±4
714±4
774±4 		260 0±4

Продолжение

Габарит Размер, мм Динамический момент инерции, кг/м2 Масса, кг, не более
t1 t2 d g
225 S
225 M
225 L 		6,0 5,5 1,2 0,8 0,57
0,65
0,75 		490
530
590

Основные технические характеристики электродвигателей серии 4 ПН 225, способ охлаждения IC01

  4ПН 225S
№
п/п 		Номинальная мощность, кВт Номинальное напряжение, В Номинальная частота вращения, об./мин Максимальная частота вращения, об./мин Номинальный ток, А КПД, % Возбуждение
1 8,5 220 500 1800 46 77 НЕЗАВИСИМОЕ
220 В
2 12,5 220 600 2100 69 79,5
3 16 220 750 2500 84 80,5
4 22 220 1000 2500 118 82,5
5 22 440 1000 1000 58 83,5
6 37 220 1500 3000 189 86,5
7 37 440 1500 1850 94 86,5
8 8,5 220 500 1800 46 77 НЕЗАВИСИМОЕ
110 В
9 12,5 220 600 2100 69 79,5
10 16 220 750 2500 84 80,5
11 22 220 1000 1000 58 83,5
12 22 440 1000 1000 58 83,5
13 37 220 1500 3000 189 86,5
14 37 440 1500 1850 94 86,5
15 37 220 1600 2250 189 86,5 Независимое 220 В со стабилизирующей послед . обм.
16 22 220 1000 2000 118 82
17 16 220 850 1500 84 80,5
18 12,5 220 650 1200 69 79,5
4ПН 225M
1 48 220 1500 3000 244 87,3 НЕЗАВИСИМОЕ
220 В
2 32 440 1060 2250 82 84,5
3 32 220 1060 2500 164 85
4 20 440 750 1500 54 83
5 20 220 750 2500 105 83
6 15 220 600 2100 80 79
7 48 220 1500 3000 244 87,3 НЕЗАВИСИМОЕ
110 В
8 32 440 1060 2250 82 84,5
9 32 220 1060 2500 164 85
10 20 440 750 1500 54 83
11 20 220 750 2500 105 83
12 15 220 600 2100 80 79 Независимое 220 В со стабилизирующей послед . обм.
13 32 220 1180 2000 164 85
14 48 220 1500 2250 244 87
15 20 220 850 1500 105 83
16 15 220 670 1200 80 79
